一、產品概述

 吸離心泵、S,SH型單級雙吸泵殼中開之離心泵，供抽送清水或物理化學類似于水的其它液體之用。被輸送液體溫度不得高于80℃。
適用于工廠、礦山、城市給水、電站、農田排灌和各種水利工程。

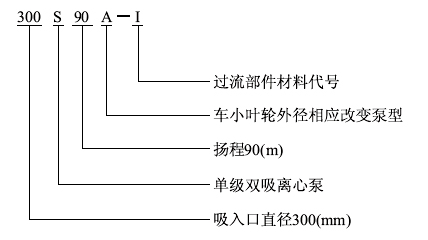

二、型號意義

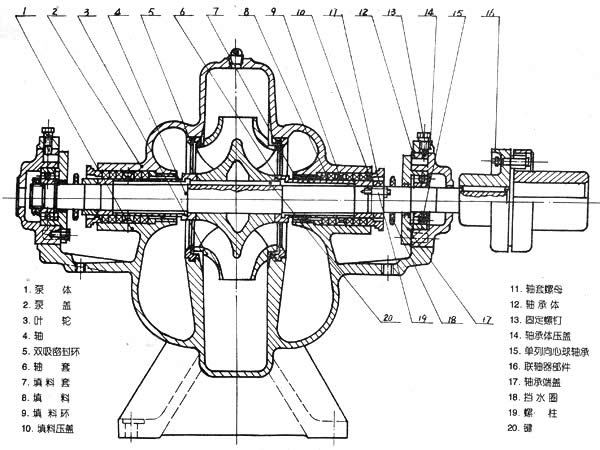

三、結構圖

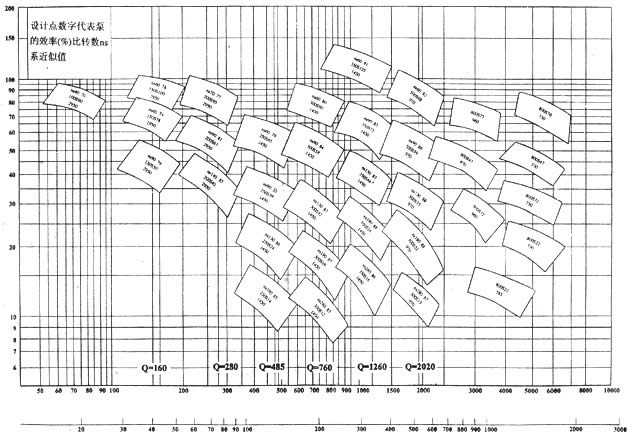

四、技術特性

五、結構特點

 本系列泵的吸入口和吐出口均在水泵軸心線下方，呈水平方向，并與軸線垂直。泵殼中開，泵蓋用螺栓、定位銷固定在泵體上，無需拆卸管路及原動機即可檢修。泵的主要零件有泵體、泵蓋、葉輪、軸、雙吸密封環、軸套和軸承等。
１、泵體、泵蓋為鑄鐵制成，它們共同構成葉輪的工作室。泵體進出水法蘭盤上有安裝真空計和壓力表的管螺孔，管徑***低處有放水的管螺孔。
２、葉輪為雙側進水，其形狀對稱，出廠時經靜平衡試驗。用軸套和兩側的軸套螺母固定，其軸向位置可以通過軸套螺母進行調整。
３、軸承采用兩個單列向心球軸承，用油脂潤滑。
４、軸封采用軟填料密封，水泵工作時少量高壓水通過中開面止的梯形凹槽流入填料腔，起水封作用。填料的松緊程度，以液體能滴滴滲出為準。
５、泵的轉向：從驅動端看，水泵軸為順時針方向旋轉。根據需要也可生產逆時針旋轉的泵，訂貨時應特殊提出。

六、安裝拆卸

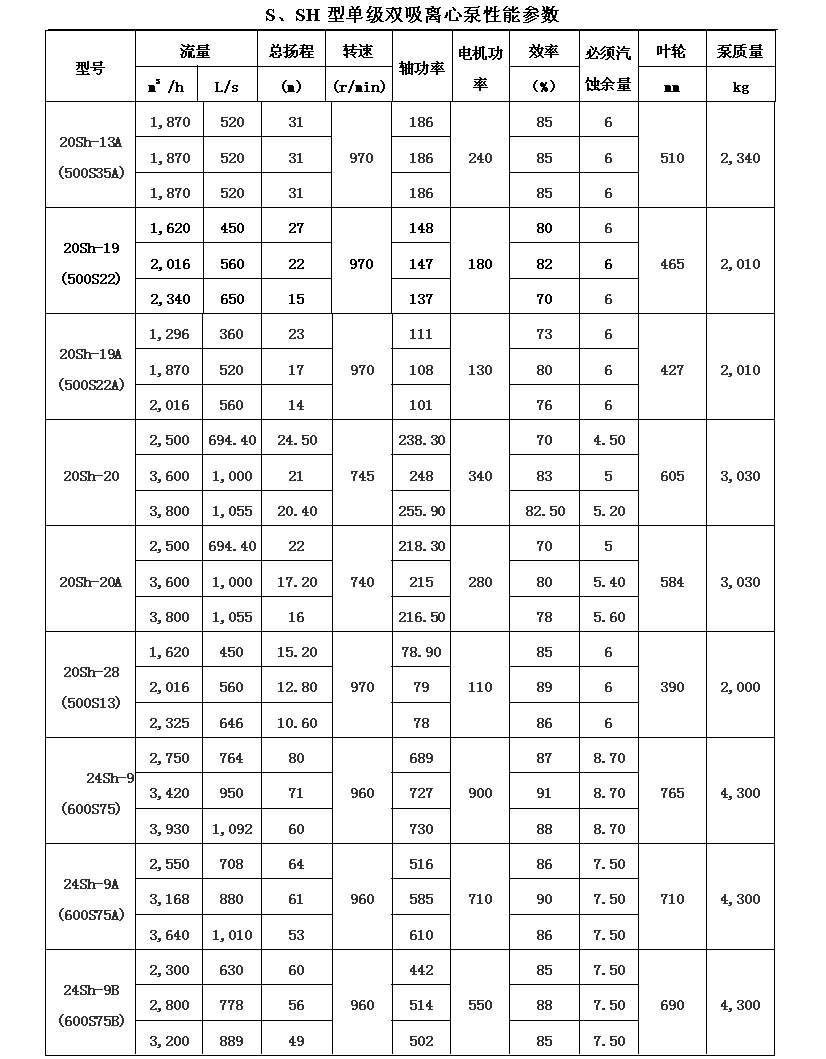

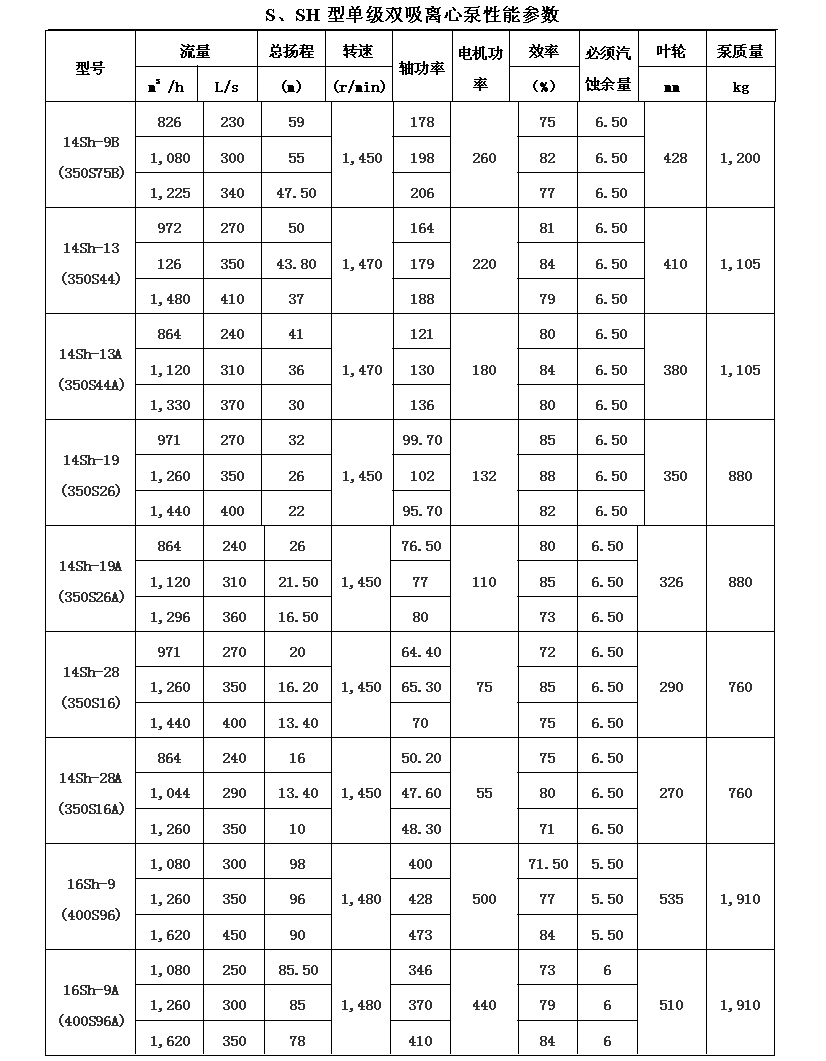

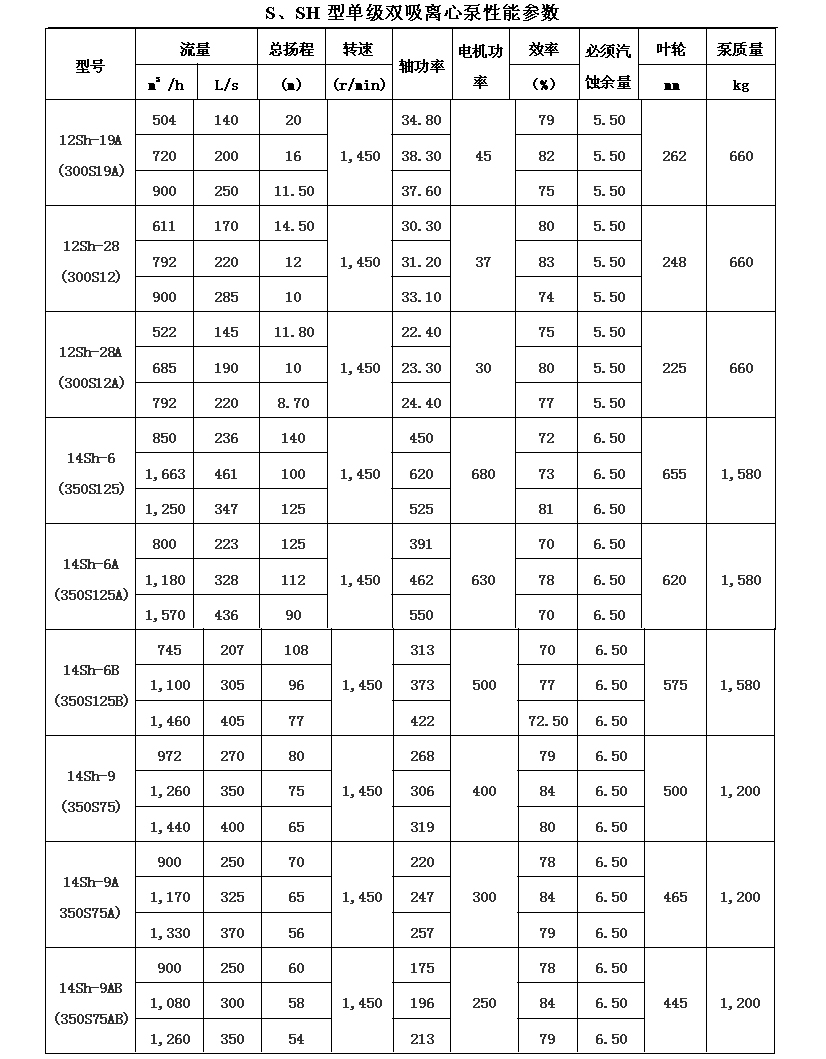

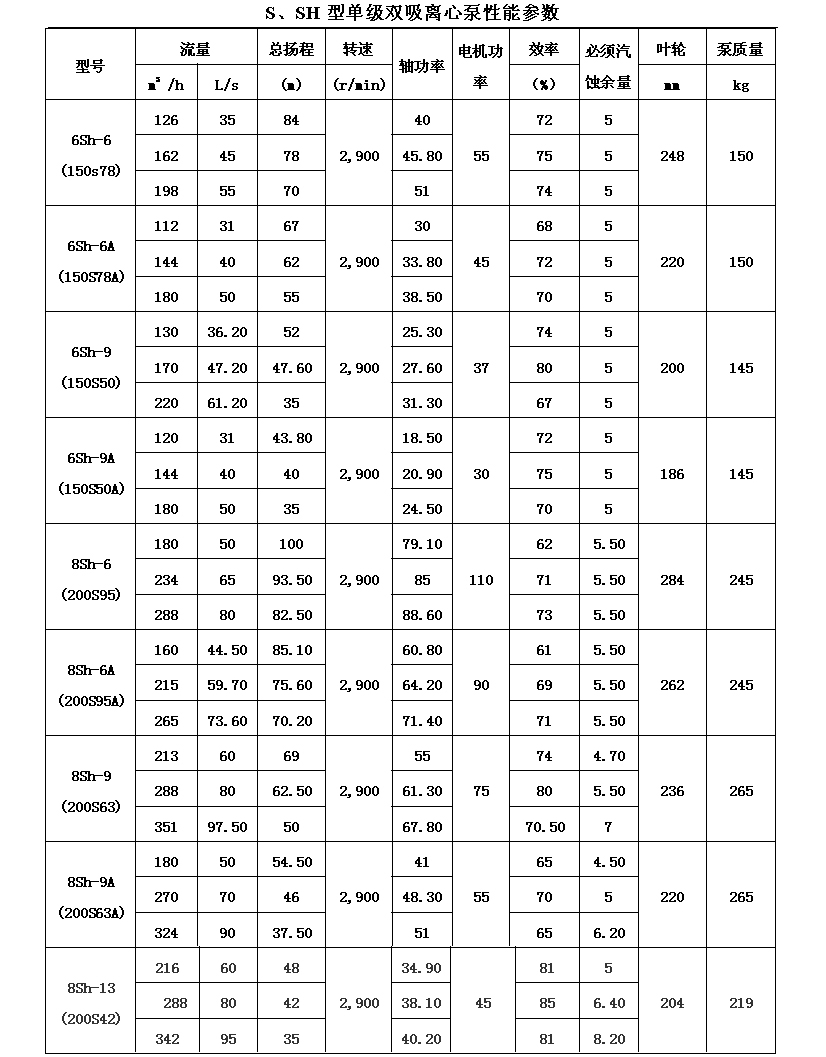

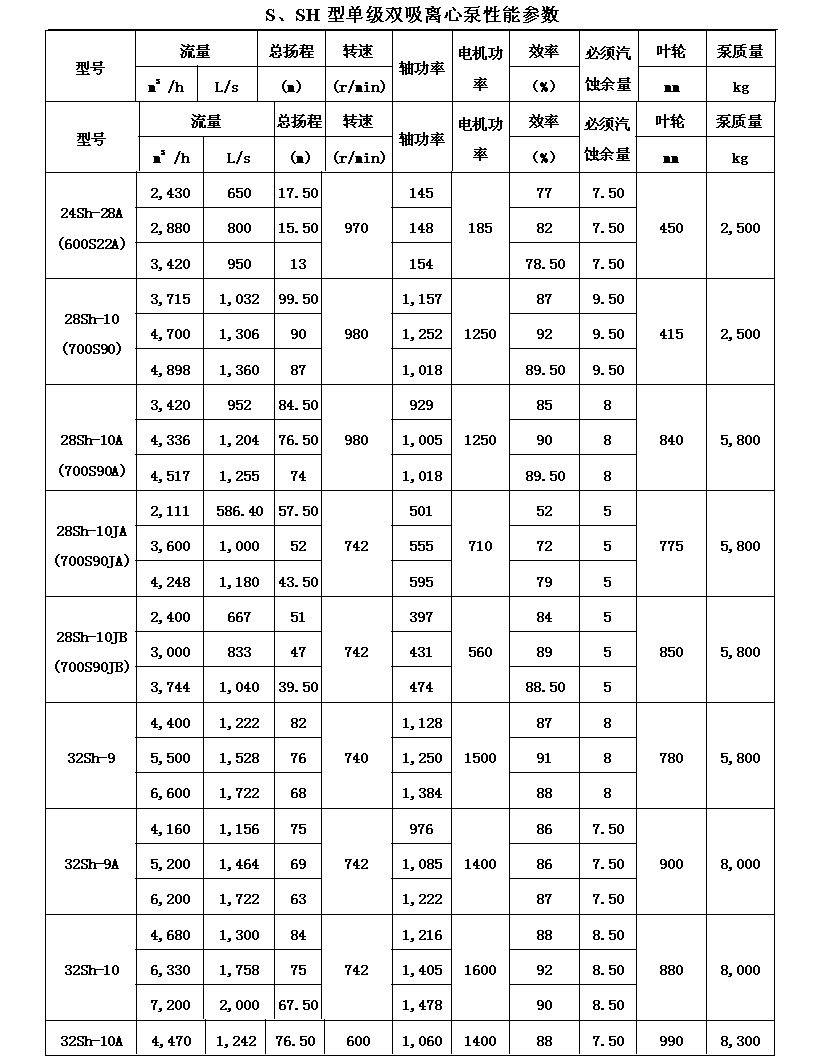

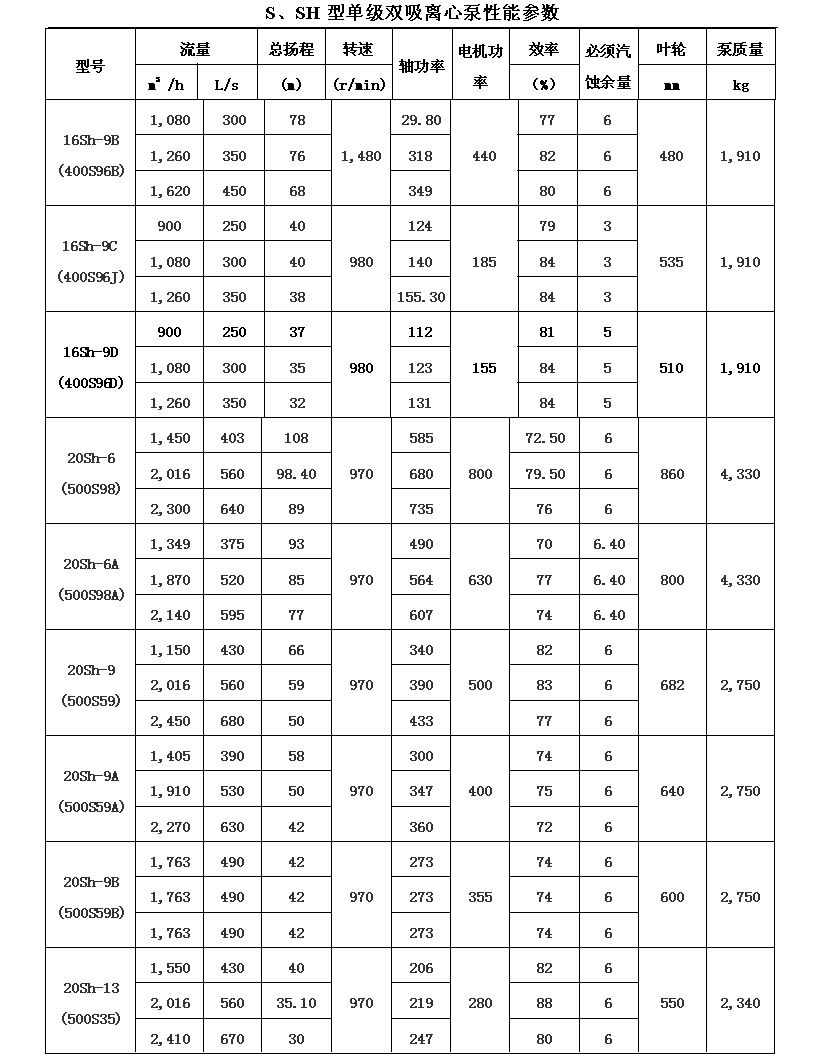

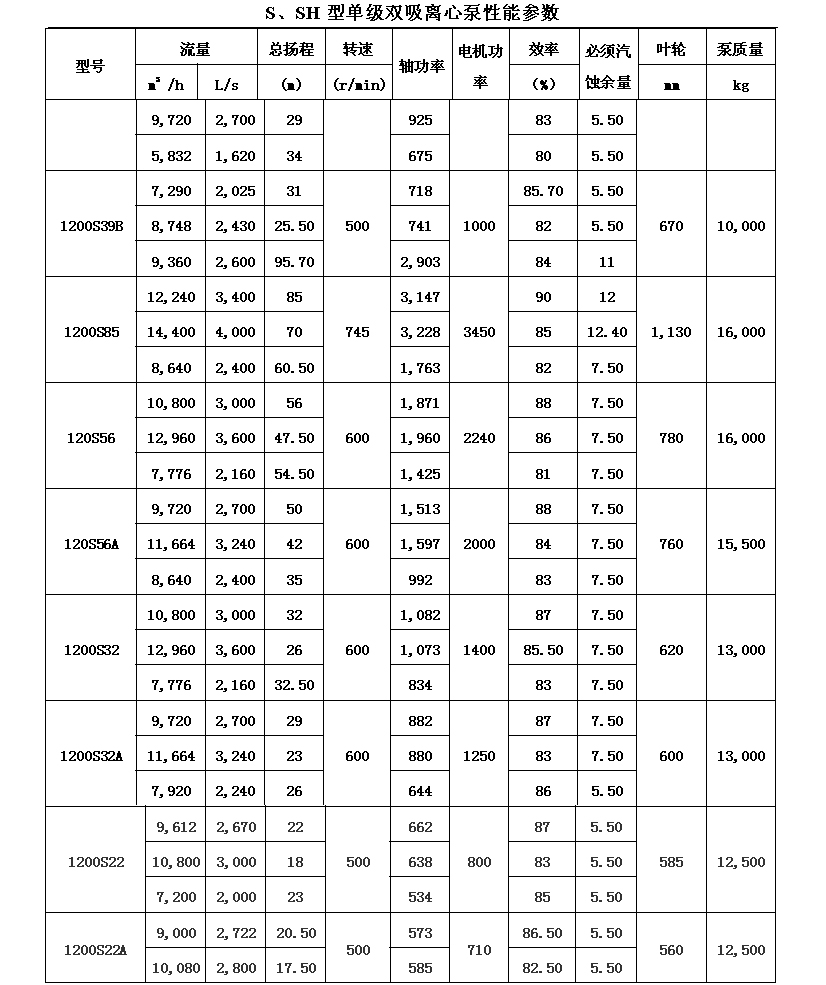

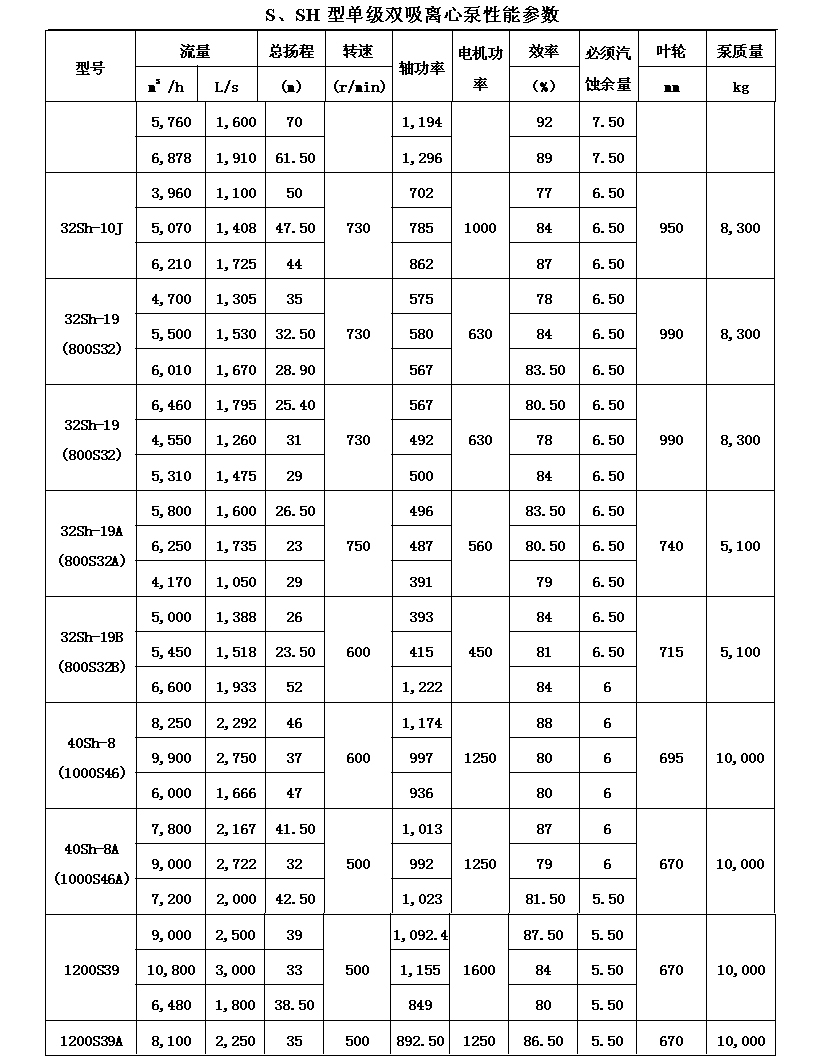

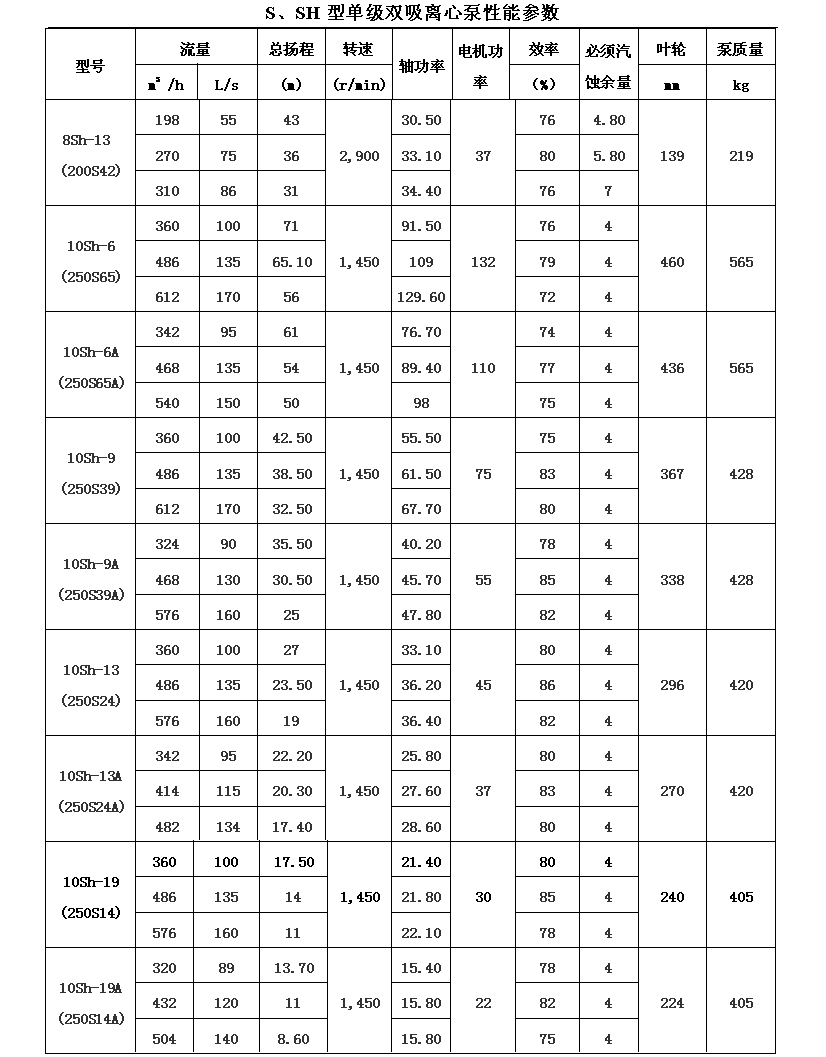

七、性能參數
